1) ouvrir le boitier (comme pour mettre une pellicule).

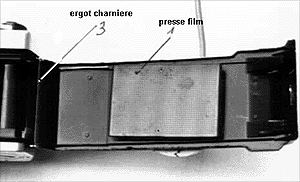

2) enlever le presse film en tirant sur le coté droit et ensuite latéralement sur la droite (un peu dur car cranté par une encoche) (index 1 sur photo).

3) refermer le boitier et enlever l'objectif.

4) monter un déclencheur souple et déclencher en pose B de façon à relever le miroir et ouvrir le rideau ; on a ainsi accès au dos à travers.

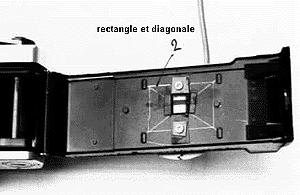

5) avec une pointe à tracer ou la pointe métallique d'un compas, tracer le tour de la fenêtre sur le fond (ce qui détermine l'emplacement de la photo) (index 2 sur photo).

6) refermer l'appareil, remonter l'objectif ou un cache.

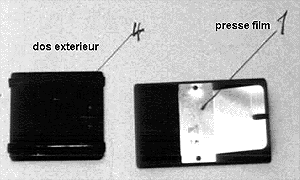

7) enlever le dos, pour cela, appuyer vers le bas sur la toute petite vis en haut de la charniere, ce qui dégage l'ergot du haut. (index 3 sur photo). Puis enlever la partie externe du dos (qui sert à glisser la reference de la pellicule utilisée) qui est simplement collée sous le gainage noir.

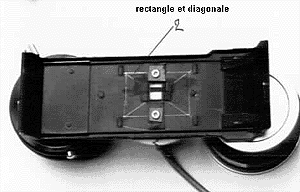

8) tracer les diagonales du rectangle que vous avez délimité avant, ce qui donne le centre exact de la photo, c'est là que l'on va incruster le capteur ccd .

9) percer exactement au centre de la croix un trou de 6 mm, qui sera agrandi en une fenêtre rectangulaire décalée vers le haut, de façon à centrer le petit rectangle du capteur par rapport aux diagonales. ATTENTION de ne pas vous tromper entre le haut et le bas ! charnière à gauche en regardant le tracé (ça a failli m'arriver !!). Cette fenètre doit être assez grande pour que le capteur passe à travers sans que les pattes risquent de toucher les bords et aussi pour permettre un bon centrage. C'est la partie la plus délicate , car il faut une petite lime (voir dessin et cotes).

10) après avoir centré la partie efficiente du capteur (aidez vous des diagonales tracées) repérer les trous du circuit imprimé (qui servaient à la fixation de l'optique) et percer (diamètre selon vis utilisées, voir plus loin).

11) découper dans un isolant un rond du diamètre du circuit imprimé et faire une fenêtre pour passer le capteur (la plus petite possible pour qu'elle protège bien les pattes), percer aussi les deux trous pour les vis (si vous voulez que le capteur soit au niveau du plan film, il faut que cet isolant soit le plus mince possible. L'avantage d'être au niveau du plan film, est de pouvoir garder la mise au point et de se servir de l'appareil avec ses objectifs classiques.

12) monter l'isolant sur le circuit imprimé, et celui ci sur le dos avec les vis d'origine si vous trouvez des écrous, ou d'autres de même genre. Il vaut mieux mettre les têtes à l'intérieur et les écroux avec rondelle isolante côté composants, car ainsi en remettant le presse film, on peut de nouveau utiliser l'appareil en mode photo argentique (hé oui !!).

13) égaliser la partie haute du circuit imprimé qui dépasse du dos (il n'y a rien à cet endroit) et qui se trouvera au raz du viseur.

14) il ne reste plus qu'a faire un dos pour protéger la caméra, pour ma part, j'ai utilisé les 2 demi boules d'origine en les sciant à la hauteur des ergots qui tenaient le circuit imprimé en place. Après collage faire comme au paragraphe 13, pour que ce dos ne gène pas la vue dans le viseur.

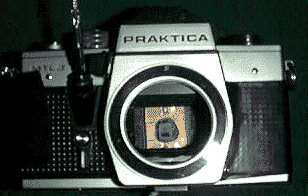

Voila !! chacun peut bien sûr modifier l'idée à sa façon ,et proposer des améliorations qui seront toujours les bienvenues :-))) Pour l'utilisation rien de plus simple : monter le boitier sur le porte oculaire avec une bague T. Centrer l'objet d'abord au chercheur puis dans le viseur. Ouvrir en pose B et l'objet est "pile" dans la fenêtre sur l'écran. La suite vous connaissez mieux que moi !! BONS CLICHES A TOUS !!
