Réalisation d'une monture "C"
Voici la description pas à pas de Sylvain Weiller et les images d'une adaptation Monture-C (pour permuter à volonté entre une adaptation 31.75mm (1"1/4, fournisseur Internet Irondack Video Astronomy, un objectif de video surveillance, de cinéma 16mm, photo avec un raccord (fournisseur Internet AVAastro) , un microscope , une loupe bino, etc.) pour les QuickCam.
Materiel
nécessaire :
- Bouchon tube PVC Diam 63mm
- Contre ecrou de plomberie 20/27
- Une plaque de circuit imprimé
- colle super glue
- colle à chaud (si possible avec pistolet)
- Un marqueur indélébile noir fin et à l'eau fin également.
- Pochette de clés Allen, tailles les plus petites format
anglosaxon (Facom). Utiles à bien d'autres choses aussi...
- Une perceuse et/ou un petit tour bricolé avec Une plaque de
PVC pour faire bouchon.
- Un objectif C standard de video surveillance et/ou un
adaptateur C-mount vers porte oculaire.
ET ... quelques heures de travail minutieux !
Montage de la
version 1 :

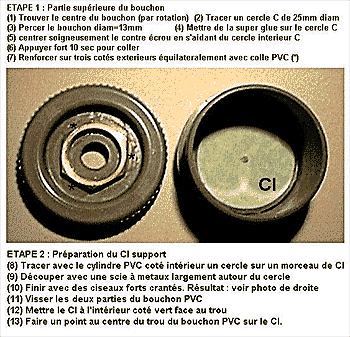

1) Percer un trou de 12mm bien centré dans le bouchon
PVC de diamètre70mm.
2) Faire un orifice latéral dans le cylindre arrière et le
tarauder au pas photo (Weber métaux)
3) Centrer & coller à la super glue le contre
écrou coté extérieur.
4) Faire couler de la colle pour PVC rigide autour du contre
écrou pour renforcer la liaison.

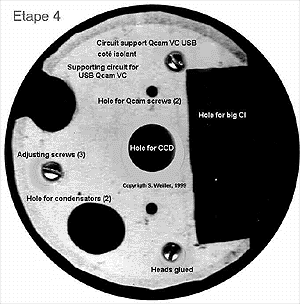

5) Découper le circuit imprimé support aux cotes indiquées
avec une scie fine. Faire 2 ou 4 entretoises de moins d'un cm
carré.
6) Percer les trous separés de 22.5mm où passeront les vis de
maintien (1.3 à 1.4mm) et le trou central (diam. 6mm). Tarauder
les trous avec les vis en forcant leur passage (délicat). Lisser
le gros trou au forêt de 9mm des deux côtés.
7) Coller une couche ou deux d'entretoises suivant leur
épaisseur (suivant les types d'objectifs C il peux y avoir de
très légères variations de longueur focale).
8) Poser et centrer la plaquette coté cuivre vers l'extérieur
en utilisant un objectif et soit en regardant par l'objectif soit
en faisant un point au marqueur à l'eau bien au centre de la
lentille arrière pour s'aider. Coller le CI support sur les
entretoises à la super glue.
9) Visser avec petites entretoises de caoutchouc le circuit de la
QC apres dénudage complet ! Attention les fils d'alimentations
sont fragiles au niveau du connecteur blanc. Faire des essais
d'ajustement du foyer (uniquement pour le cas où l'on
utilise des objectifs) : si besoin faire sauter ou ajouter un
couple d'entretoises.
10) Faire et fixer un bouchon avec un passage pour le fil avec
trois vis ou du ruban adhésif.
14) C'est tout !
Montage de la
version semi-pro :
Monture C semi pro (!) pour les QC N&B et VC (USB
& // bienque les circuits soient légèrement différents) :

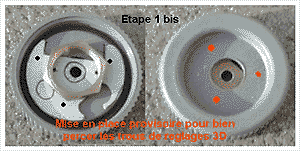

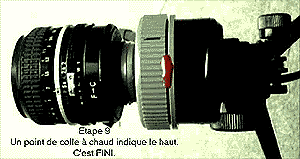

Les explications sont inclues dans les images. C'est une
réalisation plus longue mais plus précise que la première qui

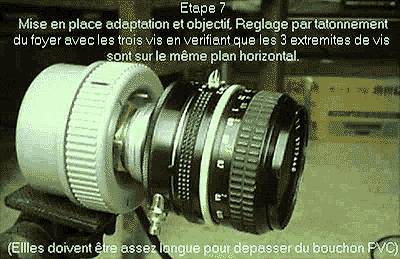

reste cependant valable. La nouvelle version permet un
positionnement 3D précis et ajustable à tout moment par trois
écrous de la position du capteur sur l'axe optique. Ainsi on
peut s'adapter facilement à des types de lentilles différentes.

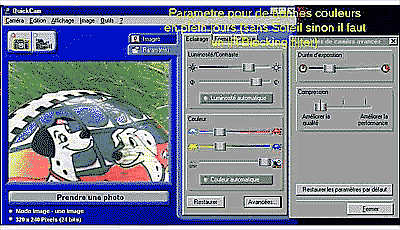

J'ai realisé des essais avec une optique video surveillance de
4mm donnant un très grand champ, un objectif de vs de
16mm et un objectif Nikkon de 50 mm qui me semble bien
adapté pour l'eclipse.
