QuickCam noir et blanc
Caractéristiques du capteur
Caractéristiques de la caméra
Caractéristiques logicielles
Configuration minimum
Exemples d'images
Cette
caméra a été l'un des premiers modèles mis en vente, voici
déjà 5 ans. Connectix va d’ailleurs bientôt fêter le
millionième exemplaire vendu ! La vision première de cette
caméra fait penser à un œuf, pesant moins de 100 grammes
pour un diamètre de 58mm. Le capteur CCD est un Texas Instrument
TC255, bien connu des experts, puisqu’il équipe les
caméras CCD SBIG ST5, Celestron PixCel 255, Meade Pictor 208 et
216, ainsi que la SCR200 de Synonyme. La matrice à transfert de
trame de 324x243 pixels carrés de 10µm mesure 3,2 x 2,4 mm. On
est bien loin de la taille de la pellicule photo, un capteur de
24x36mm, valant une fortune, se voit réservé aux
professionnels. Le TC255 est particulièrement bien adapté aux
applications astronomiques, par sa grande sensibilité et son
transfert d’image très rapide. L’absence
d’obturateur mécanique évite ainsi toute vibration.
Cette caméra se branche
sur le port parallèle du PC, l’alimentation 5V étant prise
quant à elle sur le port clavier. Le câble parallèle,
l’adaptateur clavier, ainsi que les logiciels sont fournis
d’origine avec la caméra. Cette caméra permet des prises
de vue planétaires et lunaires de très bonne qualité, les
poses en ciel profond n’étant possibles que sur des objets
très brillants (voir Foire Aux Questions). Néanmoins il est possible
d’obtenir des images d’étoiles faibles (jusqu’à
la magnitude 9 avec un 200mm), le temps de pose maxi étant de
l’ordre de 5 secondes.
Caractéristiques
du capteur :
 Capteur CCD Texas TC255P à
transfert de trame
Obturateur électronique de 1/60
à 1/50000 sec
Capteur N&B de 324(H) x
243(V) pixels utiles
Pixels carrés de 10µm
Taille du capteur 3,2 x 2,4mm
Conversion du signal 12µV par
électron
Plage dynamique 66dB
Bruit de lecture 62 électrons
Faible courant d’obscurité
Antiblooming intégré
Sensibilité 350 mV/Lux et
bonne réponse dans le bleu
|
TC255P
image Texas Instruments |
Branchement sur le port
parallèle du PC
Alimentation par le port clavier
(5V)
Fournie avec support, câble
1,80m, adaptateur et logiciels
Diamètre total 58mm
Poids total 100gr
Filetage au pas Kodak pour
fixation sur pied photo
|
image Logitech |
Images de 320x240 pixels en 64
niveaux de gris (6 bits)
Tailles images possibles en
160x120 ou 80x60 pixels sur 16 niveaux de gris
Réglage de Luminosité,
contraste et balance des blancs, ou mode automatique
QuickPict pour la capture
d’images, sauvegarde en mode BMP, TIF ou JPG
Stockage des images capturées
: 36 images
Taille d’un fichier image
en 320x240 sur 64 niveaux de gris : 76ko
QuickMovie pour la capture
d’images vidéos, sauvegarde en mode AVI
PC 386 20 Mhz (PC 486
recommandé)
Windows 3.1, W95 ou MS-DOS
(voir le driver spécial à la page Drivers)
4Mo de RAM, Espace disque de
3Mo
D'autres
images dans la galerie
 |
Télescope
Takahashi CN212 en Cassegrain
QuickCam N&B modifiée |
Robert Labre |
 |

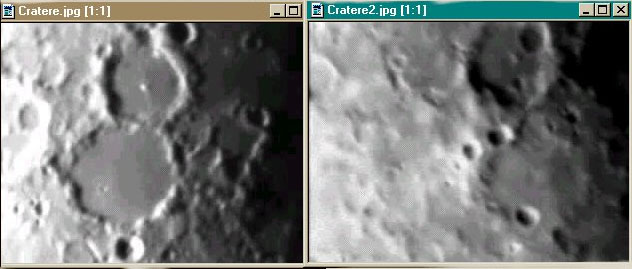

Télescope
Takahashi CN212 en Cassegrain
QuickCam N&B modifiée |
Robert Labre |
 |
Télescope
Takahashi CN212 en Newton (F=820mm)
QuickCam N&B modifiée |
Robert Labre |
 |
Télescope Meade
LX200 254mm + Barlow
QuickCam N&B modifiée - mosaïque de 7 images |
Antonio Cidadao |
 |

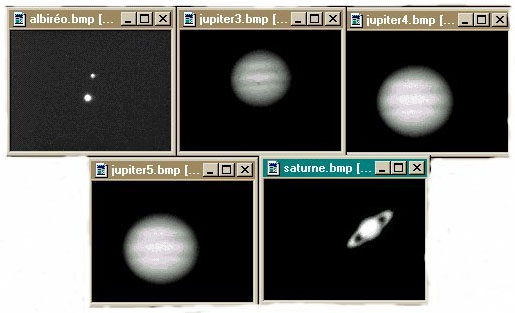

Télescope
115/900 (vieux de 17 ans !) au foyer
QuickCam N&B modifiée |
Michel Dufau |
 |

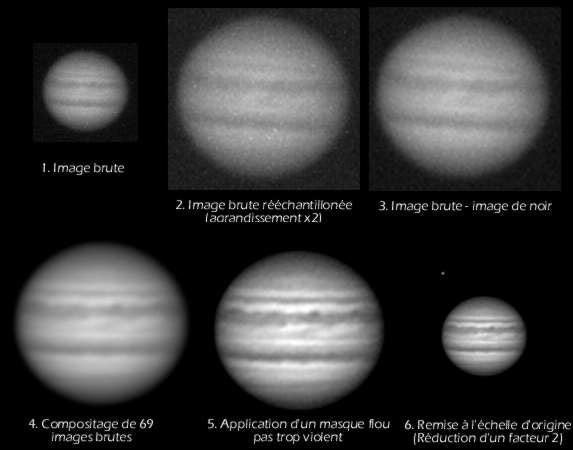

Nuit du 7 au 8
octobre entre 00:00 et 02:00
Lunette de 190mm + Filtre vert
QuickCam N&B modifiée
Compositage de 69 images réalisées en moins de 2
minutes (à
cause de la rotation de Jupiter, il ne faut pas trainer
...) |
J-P Cazard |
